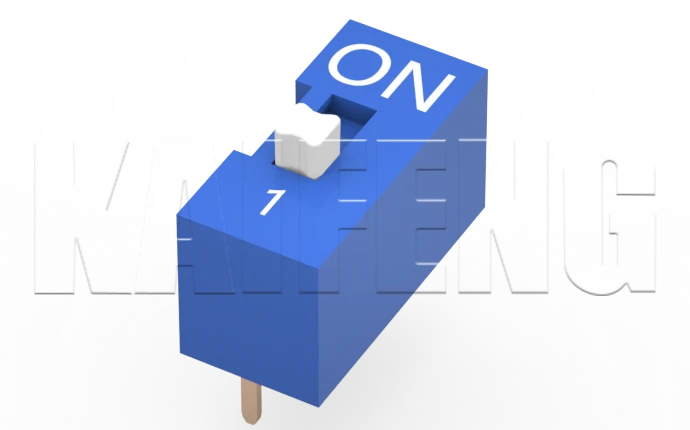

拨码开关 KF1001-蓝
拨码开关 材质电镀:UL94V-0 工程塑料,黑色 上盖:UL94V-0 工程塑料,红色 蓝色 黑色 推钮:UL94V-0 工程塑料,白色端子:磷青铜镀金 电气性能电气寿命:在电压24VDC电流25mA之下测试,可来回拨动2000次开关不常切换的额定电流:10
颜色
  • 凯峰电子
  • 凯峰电子
线数
  • 01P
  • 02P
  • 03P
  • 04P
  • 05P
  • 06P
  • 07P
  • 08P
  • 09P
  • 10P
  • 11P
  • 12P
产品图纸
凯峰电子
材质说明
  • 底座
    UL94V-0 工程塑料,黑色
  • 上盖
    UL94V-0 工程塑料,红色 蓝色 黑色
  • 推钮
    UL94V-0 工程塑料,白色
  • 端子
    磷青铜镀金
电气性能
  • 电气寿命
    在电压24VDC电流25mA之下测试,可来回拨动2000次
  • 开关不常切换的额定电流
    100mA,耐压50VDC
  • 开关经常切换的额定电流
    25mA,耐压24VDC
  • 接触阻抗
    a初始值最大50mΩ,b测试后最大值100mΩ
  • 绝缘阻抗
    最小100MΩ,500VDC
  • 耐压强度
    500VAC/1分钟
  • 极际容量
    最大5pF
  • 回路
    单接点单选择
机械性能
  • 操作力
    10N(最大)
  • 推钮行程
    2.00mm
  • 使用温度
    -40℃~+85℃
  • 储存温度
    -40℃~+85℃
焊接和清洗过程
  • 在所有操作过程中,请确保开关在“OFF”位置
    -
  • 波焊
    推荐焊锡温度在260±5℃,5秒以内
  • 手焊
    使用30瓦烙铁控制温度在320℃±5℃,焊接时间3秒以内
  • 清洗过程
    清洗使用超音波方式,能给予更好效果,使用蒸汽方式时,温度不可超过51℃
产品重量
  • 产品净重
    0.32 g
  • SPQ
    120pcs
  • 包装方式
    管装
  • MOQ
    9600pcs
  • 包装方式
    箱装(525X290X240mm)
