拨码开关 KF1038
拨码开关 材质电镀:25mA,24VDC开关不切换的额定电流100mA,50VDC接触电阻初始值≤100mΩ测试后≤200mΩ绝缘电阻≥100mΩ/100VDC耐电压300VAC/1min拨动力800g/Max机械寿命≥1000cycles使用温度-40℃~+85℃储存温度-40℃~+85℃材质说明外壳工程塑料,黑色底座工程塑料,黑色拨柄工程塑料,白色PIN针磷青铜镀金焊
颜色
线数
02P
04P
06P
08P
10P
咨询更多
产品参数

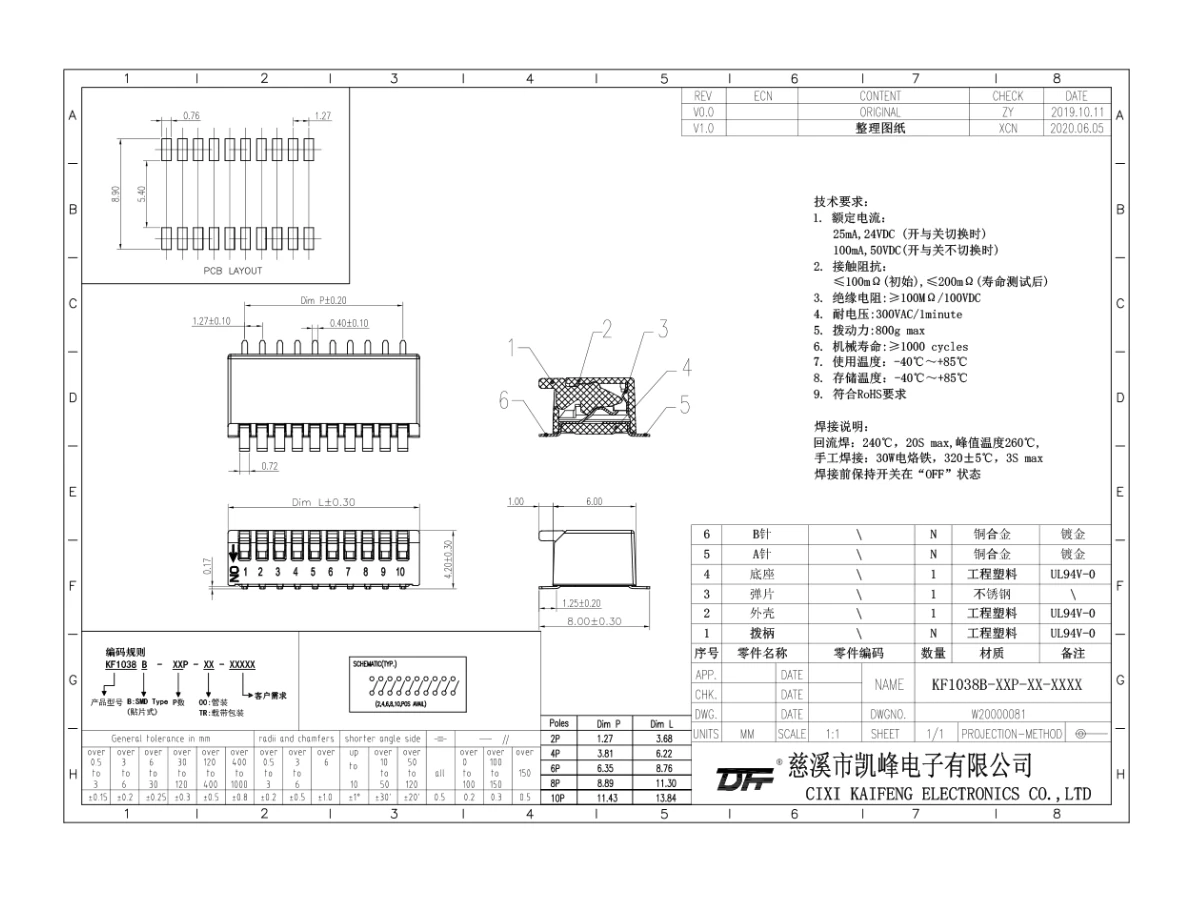

产品图纸
产品图纸
材质说明
性能说明
焊接说明
产品重量
产品包装
产品图纸
材质说明
底座
UL94V-0 工程塑料,黑色
外壳
UL94V-0 工程塑料,黑色
拨柄
UL94V-0 工程塑料,白色
PIN针
磷青铜镀金
性能说明
额定电流
-
开关不切换的额定电流
25mA,24VDC
开关切换的额定电流
100mA,50VDC
初始值
≤100mΩ
测试后
≤200mΩ
绝缘阻抗
≥100mΩ/100VDC
耐电压
300VAC/1min
拨动力
800g/Max
机械寿命
≥1000cycles
使用温度
-40℃~+85℃
储存温度
-40℃~+85℃
焊接说明
焊接前保持开关在“OFF”状态
-
手工焊
30W电烙铁,320±5℃,3S max
回流焊
240℃ , 20S max , 峰值温度260℃
产品重量
产品净重
0.2g
SPQ
800pcs
包装方式
载带
MOQ
800pcs
包装方式
箱装(355X350X450mm)
产品包装
产品净重
Xg
SPQ
12pcs
包装方式
袋装
MOQ
12pcs
包装方式
箱装45cm*28cm*27cm
